一、Trax31總線輸入輸出模塊概述

英吉森電氣的專用工業總線ISBUS不僅能配接各種類型的氣體探測器，還可以配接總線輸入輸出模塊，完成對聯動設備的監視和控制，而且操作快速便捷、易于維護、有助于節省整體的安裝及維護成本。

Trax31總線輸入輸出模塊，主要用于連接需要氣體報警控制器控制的消防聯動設備，如警鈴、聲光報警器、閥門、風機等，并可接收設備的動作回答信號。

二、Trax31總線輸入輸出模塊性能特點

連接在ISBUS總線上，占用一個總線地址

需要24V直流電源供電

輸出控制可在氣體報警控制器上面編程

有2個狀態指示燈，顯示模塊的工作狀態

內部模塊化單元，工業級接線端子，方便接線

有開關量的狀態輸入和繼電器輸出

抗射頻/電磁干擾，減少誤動作

鑄鋁外殼，隔爆防護適用于大多數惡劣工業環境

可與聲光警報器一體安裝

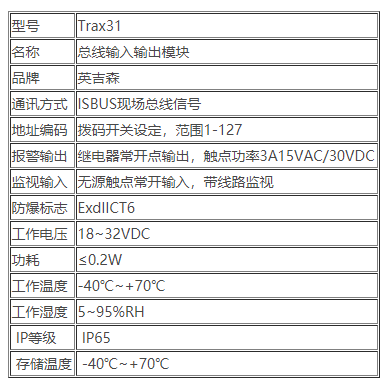

三、Trax31總線輸入輸出模塊技術參數

四、Trax31總線輸入輸出模塊外形尺寸及安裝尺寸

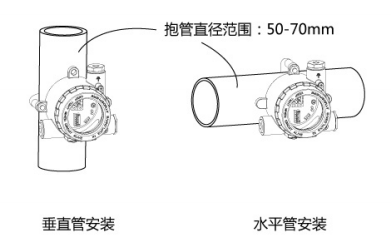

五、Trax31總線輸入輸出模塊安裝方式

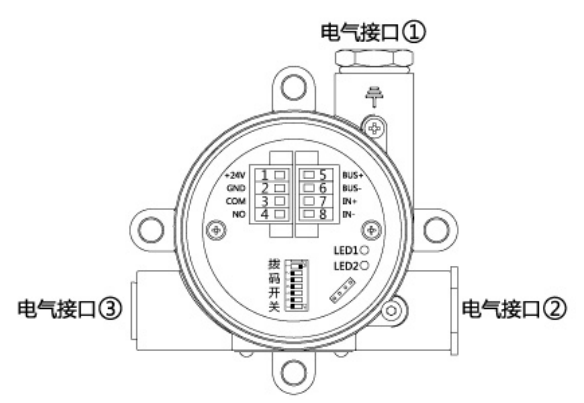

六、Trax31總線輸入輸出模塊接線端子說明

端子說明：

Trax31模塊通過8位端子與外部接線。如圖，其中其中+24V、GND分別接電源24DC的正端和負端，BUS+、BUS分別接通訊總線正端和負端;COM、NO為聯動報警繼電器中點和常開點輸出端子，IN+、IN-是無源干觸點常開反饋監視輸入端。

電氣接口：

進線口①：M20×1.5(內螺紋)

進線口②：M20×1.5(內螺紋)

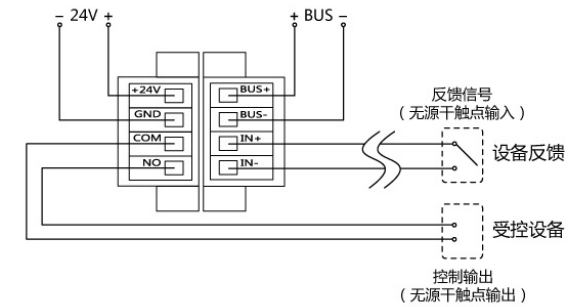

進線口③:1/2"NPT(內螺紋) 七、Trax31總線輸入輸出模塊接線方式

注意：IN+和IN-為無源干觸點常開反饋監視輸入端，需要配接終端器如下圖，若未連接終端器控制器會報開路故障。如不使用反饋開關，應將終端器接在，模塊內部。

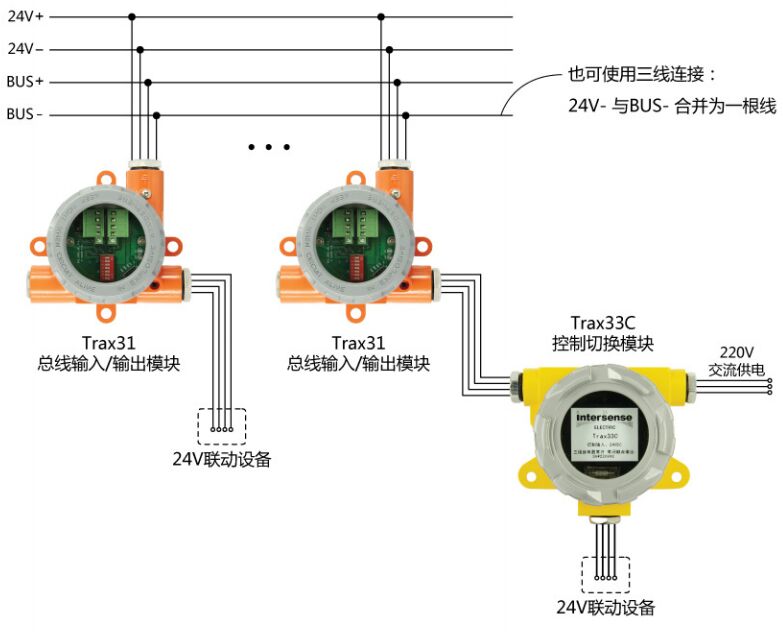

多個模塊連線方式
