國泰怡安JSA-PM-GM602C消火栓按鈕
時間：2018-11-01 11:18:06 品牌：
![[!--oldtitle--]](/d/file/baojingshebei/2018-11-01/48c12d9792ba532e582f43684398a106.jpg)
一、JSA-PM-GM602C消火栓按鈕用途及特點
●JSA-PM-GM602C消火栓按鈕應用于G6系統中，發生火災，手動操作消火栓按鈕，啟動消防泵。
●滿足GB16806-2006國標要求。
●采用CPU設計，內置產品類型識別碼。
●采用電子編碼方式寫入地址。
●插拔式模塊設計，安裝方便。
●火警時，按下壓蓋向控制器報警，點亮火警指示燈（紅色），同時輸出一組無源接點。
●可啟動消防泵。
●火警解除后，可通過專用工具使消火栓按鈕復位。
●可與火警電話系統連接，滑下滑動蓋，插入手持式電話分機可與控制中心通話。
二、JSA-PM-GM602C消火栓按鈕主要技術指標
| 型號 | JSA-PM-GM602C |
| 工作電壓 | DC18V～DC24V |
| 靜態電流 | ≤600μA |
| 報警電流 | ≤1.6mA |
| 環境溫度 | -10℃～50℃ |
| 相對濕度 | ≤95%RH(40℃±2℃) |
| 常開輸出觸點 | DC30V/0.3A |
| 接觸電阻 | ≤200mΩ |
| 外形尺寸 | Φ90mm×90mm×44.7mm |
三、JSA-PM-GM602C消火栓按鈕接線說明

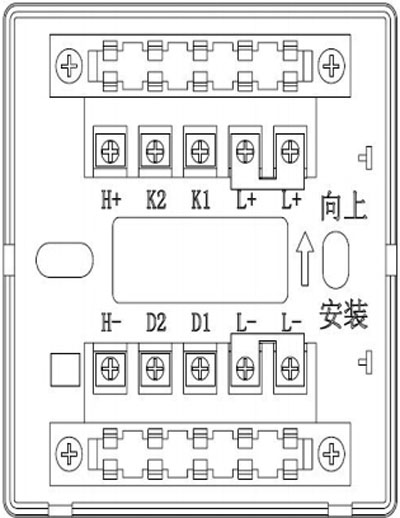

JSA-PM-GM602C消火栓按鈕接線端子示意圖
L+、L-：信號總線分極性；
K1、K2：無源輸出端子，當報警按鈕按下時，無源觸點閉合，可直接控制外部設備；
D1、D2：未用；
H+、H-：與消防泵(直流24V)回答信號線連接，作為消防泵回答信號。
四、JSA-PM-GM602C消火栓按鈕安裝步驟

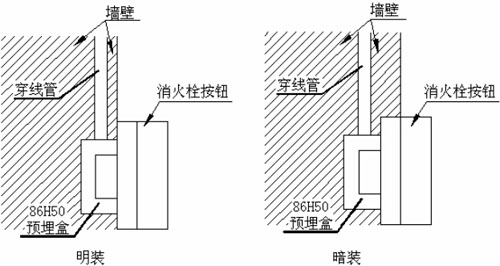

JSA-PM-GM602C消火栓按鈕安裝示意圖
將導線從GM600底座背面穿過方孔，用Ф4自攻螺釘將底座固定在86H50型預埋盒上，待接好線后將GM602C插接于底座上，底座安裝時應注意方向，底座上標有安裝向上標志。
五、JSA-PM-GM602C消火栓按鈕編碼方法
將編碼器紅色夾子夾在模塊的L＋端，黑色夾子夾在L－端；打開電子編碼器，將屏幕切換到顯示“HO”，輸入要寫入的地址號，按下寫碼鍵。如果寫碼成功屏幕顯示“PRSS”，如果失敗屏幕顯示“FRLS”，詳細使用說明參見編碼器部分。
具體需設置的內容：（a）地址值：1～255（b）類型號：5（c）靈敏度：120
